Dikey Projektör Ölçüm Örnek Projektörü

Dikey projektör ölçüm numunesi projektörü

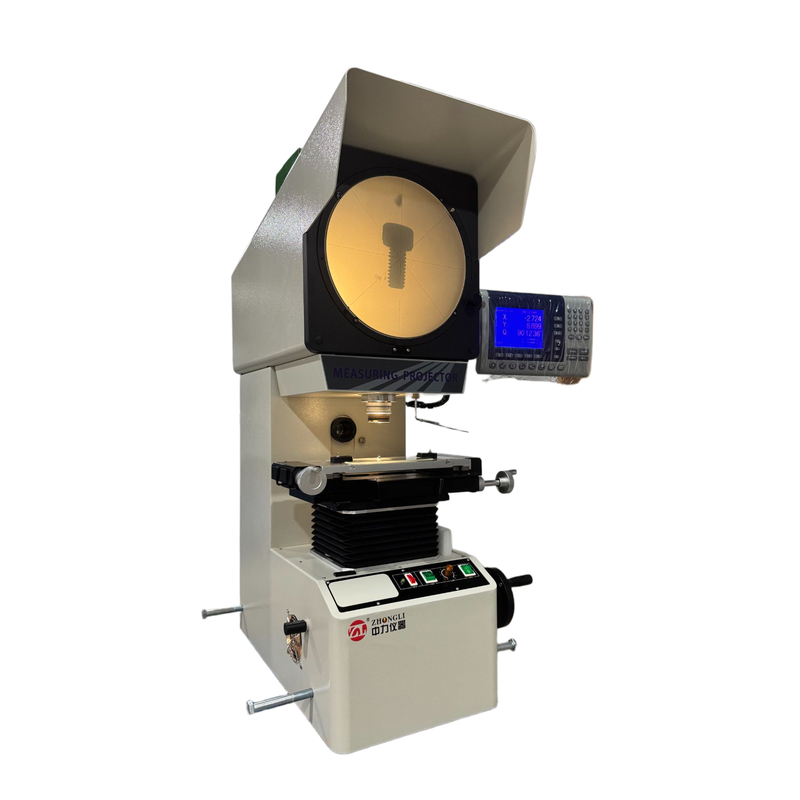

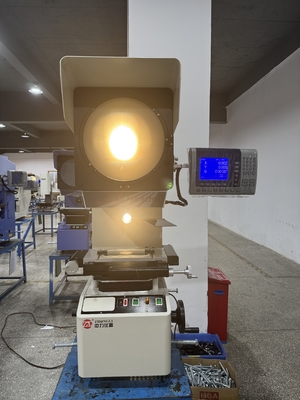

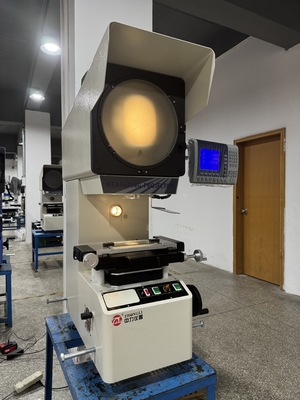

>>>Bu cihaz, şirketimiz tarafından geliştirilen dikey bir projektördür ve aşağıdaki özelliklere sahiptir:

ZL-1500 serisi dijital ölçüm projektörü, optik, mekanik ve elektroniği entegre eden hassas, yüksek verimlilikli bir ölçüm cihazıdır.Makine gibi endüstrilerde yaygın olarak kullanılmaktadır., aletler, elektronik ve hafif endüstri; Üniversiteler, araştırma enstitüleri ve metroloji kalibrasyon bölümlerinde.

Bu enstrüman, çeşitli karmaşık şekilli iş parçalarının, örneğin şablonların, damgalanmış parçaların, kamların, ipliklerin, dişlilerin kontur boyutlarını ve yüzey şekillerini verimli bir şekilde ölçebilir.ve şekillendirilmiş freze kesicileri.

Bu ürünün optik sistemi yüksek kaliteli, net objektif lens görüntüleme ve doğru büyütme ile. iletilmiş ışık aydınlatması altında kontur ölçüm hatası 0'dan azdır..08%; koordinat ölçüm göstergesi hatası (3+L/200) μm'ye ulaşabilir. Özel bir minyatür yazıcı ve ayak anahtarı ile donatılmıştır, bu da veri çıkışını ve örneklemeyi son derece uygun hale getirir.İş parçasının görüntüsü ya pozitif bir görüntü ya da ters bir görüntü olabilir.

Bu enstrüman, şablonlar, damgalanmış parçalar, kamlar, vidalar, dişliler, freze kesicileri ve diğer araçlar gibi çeşitli karmaşık iş parçalarının konturlarını ve yüzey şekillerini verimli bir şekilde inceleyebilir.kesme aletleri, parçalar, terminaller, saatler ve elmaslar.

Geniş bir uygulama yelpazesi vardır ve makine, kalıp, enstrüman, elektronik ve hafif sanayi gibi endüstrilerde yaygın olarak kullanılır.Metroloji laboratuvarları ve üretim atölyeleri için vazgeçilmez bir metrolojik kalibrasyon cihazıdır..

Araç ölçüm doğruluğu: (3 + L/200) μm

X, Y koordinat dijital ekran çözünürlüğü: 0.0005 mm

Veri işleme sistemi: DP100 çok fonksiyonel veri işleme sistemi, tam Çince ekranla, çok nokta örnekleme, koordinat dönüşü, nokta, çizgi, mesafe ve açı algılama yeteneğine sahiptir.RS-232 veri çıkışı, ve ölçüm grafiklerini gösterir.

Bu projektörün Z ekseni yükseltilmesi, makine gövdesinin istikrarını ve dayanıklılığını artırmak için bir ray iletim yöntemi kullanır.Projector net görüntüler ve doğru büyütme oranları üretir.

ZL-1509 Teknik parametreler:
