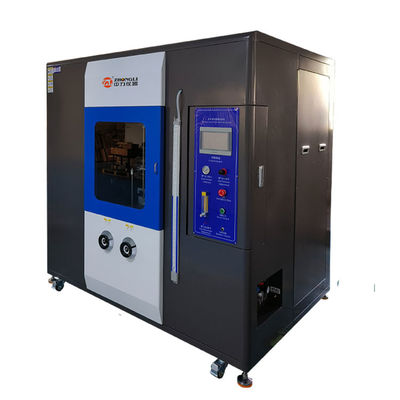

Kablolar İçin VW-1 Alev Testi Yatay Numune FT2 Yanma Testi UL1581 Tek Kablo ve Tel Yanma Test Makinesi
Kablo ve tel alev dayanımlı makine, UL1581-2001 gereksinimlerini karşılar, bu bölüm 1060 (dikey yanma ve FT1 testi), 1061 (kablo yanma testi), 1080 (VW-1 yanma testi), 1090 (elektrikli ekipman telinin yanma testi) ve 1100 (Numune yatay olarak yönlendirilmiş / FT2 yanma testi).
Ekipman Kompozisyonu
Test makinesi + kontrol sistemi + yüksek hassasiyetli uzatılmış yanma kontrol sistemi + sıcaklık test sistemi + test ekipmanı ve test fikstürü + yanma havası ve akış kontrol sistemi
Test Fikstürü Özellikleri
| Model |
Kablo ve tel alev dayanımlı kabin |
| Ana Fikstürler |

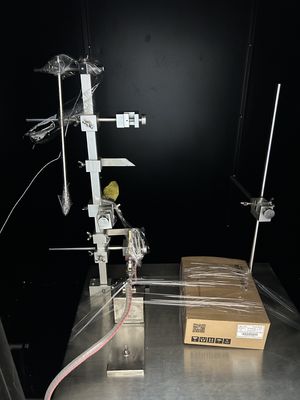

Test standı ve yanma meşalesi |
| Test Standı |
Paslanmaz çelik S304. Dikey ve yatay stand |
| Yanma Meşalesi |
ASTM D 5025-99 |
| Standart Güç |
Dikey meşale: 500W
Yatay meşale: 225W |
| Krater Çapı |
0.90±0.03mm |
| Krater Lamba Uzunluğu |
1.60±0.05mm |
| Meşaleden Hava Girişine Yükseklik |
102mm |
| Meşale Lamba Açısı |
Yatay 90°, dikey 20° (Dikey eksen dikey düzlemde kalır ve dikey yönde 20 derece tutulur) |

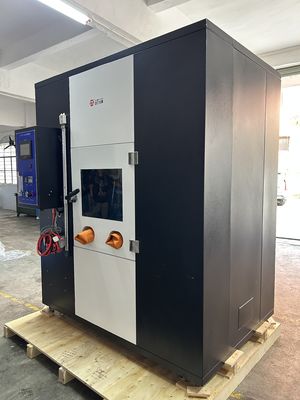

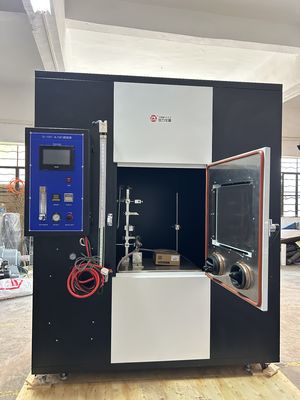

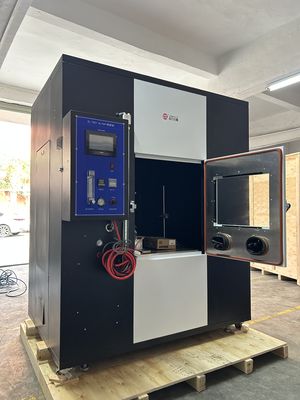

Test Kabini Özellikleri
Paslanmaz çelikten yapılmış, güzel görünümlü ve paslanmaya karşı dayanıklı
Egzoz gazı tahliyesi için üstte havalandırma ve duman tahliye sistemi
Test sırasında gözlem için önde çelik cam kapı
Gözlem kapısının sağ tarafında işletme paneli
Kabin özellikleri: 200X120X200(CM), hacim: 4.8m³
Kontrol Sistemi Seçenekleri
Akıllı Dokunmatik Ekran + PLC: Menü tipi işletim ve doğru sonuçlarla test süresini, frekansını ve uzatılmış süreyi kontrol eder
Zaman Rölesi Kontrolü: Test süresi (0~999.9S), durma yanma süresi (0~99.9s), yanma frekansı (1~9999) ve uzatılmış süre (0~999.9S) için geleneksel röle kontrolü
Uzatılmış Kontrol Sistemi
Yüksek hassasiyetli uzatılmış yanma kontrol sistemi (fotoğrafik kontrol sistemi), durma yanma süresini otomatik olarak kaydeder, test toleranslarını azaltır
Sıcaklık Test Sistemi
Bakır boru yapılı ve termokupllu termal sensör
0.5mm çaplı paslanmaz çelik boru kaplamalı K tipi termokupl
K tipi termokupl ile eşleştirilmiş akıllı PID sıcaklık listesi, 1000℃ üzerinde gösterge
Yanma Havası ve Akış Kontrolü
Yanma Havası: Metan (saflık %98, termal sayı 998 BTU/kübik feet, metreküp başına 37.1 mega joule)
Kontrol Sistemi Dahil: Akış ölçer ve basınç düşürücü vanalar
Akış Ölçer: D3195 standardına göre %2 doğrulukla kalibre edilmiş, akış ölçeği 1000ml/dak
Basınç Düşürücü Vanalar: 1 ADET, hava akışı 10 pound/kübik inç'e ayarlanır
