Tel ve Kablo Ateşi Direnç Deneme Makinesi ((Ateş Direnci Deneme Cihazı):

Standartlara uygunluk:

İngiliz yangına dayanıklı kablo standardına uygunlukBS 6387-2013"Ateş koşullarında devre bütünlüğünü korumak için kabloların performans gereksinimleri için spesifikasyon".

Aynı zamandaIEC60331, BS8491

BS 8491-2008'e uygunluk "Demir ve ısı kontrol sistemlerinin ve diğer özel yangın güvenliği sistemlerinin bileşenleri olarak kullanılan büyük çaplı güç kablolarının yangın bütünlüğünü değerlendirme yöntemleri".

GB/T19216.11-2003/IEC60331-11:1999 "Ateş koşullarında kablo ve optik kablolar için hat bütünlüğü testi: Bölüm 11: Test cihazı - Tek ateş kaynağı, alev sıcaklığı en az 750°C" tasarımı;

Tam olarak GB/T19216.21-2003/IEC60331-21.1999 "Ateş koşullarında kablolar ve optik kablolar için hat bütünlüğü testi: Bölüm 21: Test prosedürleri ve gereksinimleri - Adlık voltaj 0.6/1.0 KV ve aşağıdaki kablolar";

GB/T19216.23-2003/IEC60331-23:1999 "Ateş koşullarında kablo ve optik kablolar için hat bütünlüğü testi: 23. bölüm: Test prosedürleri ve gereksinimleri - Veri kabloları".

GB/T19216.25-2003/IEC60331-25:1999 "Ateş koşulları altında kablo ve optik kablolar için hat bütünlüğü testi: Bölüm 25: Test prosedürleri ve gereksinimleri - Optik kablolar" test standardı;

Aynı zamanda GB/T 19666-2019 "Yanık tutarsız ve yangına dayanıklı teller ve kablolar için genel kurallar" standardına uymaktadır.

Ana parametreler (Ateş Direnci Karakteristikleri):

Test İstasyonu:Bir istasyon, her seferinde bir numune test edilir.

Test Ürünü Boyutu:Uzunluk> 1200mm.

Örnek desteği L Bu makine toplamda 3 tel destek halkasına sahiptir. Sınav sırasında numune tel destek halkasına yerleştirilir ve iki test cihazıyla sıkıştırılır.Alev 750 °C'den az değilken kablo veya optik kablonun hat bütünlüğünü koruyup korumadığını test etmek için uygundur..

Blowtorch:Şirketin kendi ürettiği Venturi hava propan karışımlı patlayıcı 500 mm uzunluğundadır.

Alev sıcaklığı:450°-950° ayarlanabilir.

Yanma gazı:% 98 saflıkta olan propan (müşteri tarafından hazırlanır).

Yanma destek gazı:Müşteri tarafından sağlanan basınçlı hava (hava basıncı 10Mb'dan fazla olmalıdır).

Sıcaklık algılama sistemi:İthalatlı paslanmaz çelik K tipi termokop. (Materyalin sıcaklık direnci 1100°'dan fazla).

Hava akışı:20-200L/dakikada.

Propan akışı:2.5-25L/dakikada.

Çakma Aygıtı:Otomatik yakma.

Bu makine güçlü bir egzoz sistemi ile donatılmıştır. Sınav tamamlandığında, güçlü egzoz fanı, kutudan egzoz gazını kısa bir sürede çıkarabilir.

Şasi, test sırasında dış duvarın sıcaklığını <45° etkili bir şekilde düşüren, ortasında yüksek sıcaklıklı yalıtım pamuk doldurulmuş iki katmanlı bir bölme yapısı benimsemektedir.

Güç kaynağı gereksinimleri:AC380 (± 10%) V/50HZ.

İzin verilen voltaj dalgalanma aralığı: 380V±10%.

İzin verilen frekans dalgalanma aralığı: 50HZ±1%.

Makinenin işletim gücü:1KW.

Egzoz sistemi, egzoz gazını etkili ve hızlı bir şekilde boşaltabilen şasi'nin üst kısmında yer almaktadır.Test sırasında kutuda oksijen içeriğini sağlamak için altta birkaç hava girişi vardır, test sonuçlarını daha doğru hale getirir.

Ön tarafta bir kapı kurulur ve kapıda her an test durumunu gözlemleyebilmeniz için sertleştirilmiş bir cam penceresi bulunur.yanma ile üretilen zararlı maddelerin iç havayı kirletmesini önlemek için kapı kapalıdır..

Sıcaklık ölçüm sistemi: K tipi 2 termokople, sol ve sağ taraflarda, nefeste 70 mm'lik bir mesafeye yerleştirilmiştir ve iki termokople başı 250 mm'lik bir mesafede bulunur.

Bileşenler, malzemeler ve işlevler:

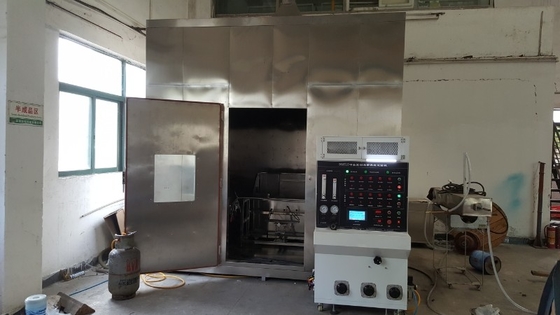

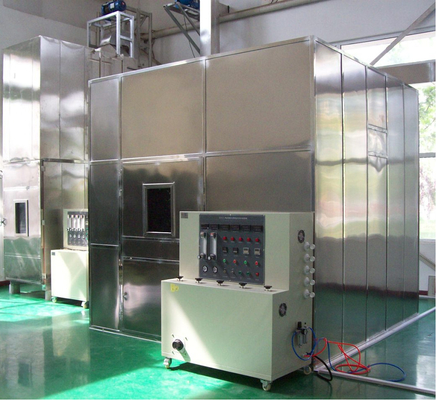

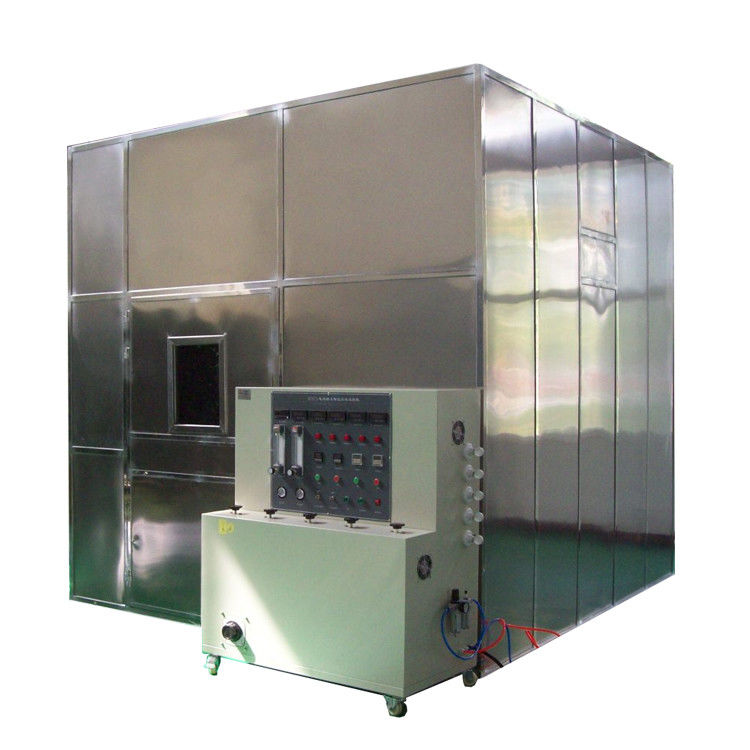

Yanma odası: İç boyutları: 3M × 3M × 3M, toplamda 27 metreküp. (Müşteriler kendi hazırlayabilir veya paslanmaz çelik bir kutu yapabiliriz)

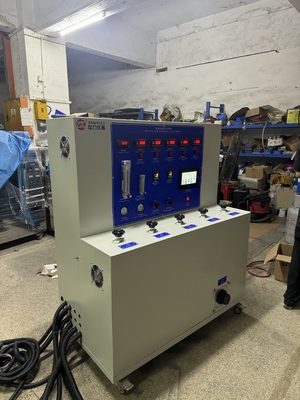

Kontrol Kutusu:Kontrol kutusu, CNC makinesi ile işlenmiş paslanmaz çelik levhalardan yapılmıştır ve güzel bir kemer şekline sahiptir.

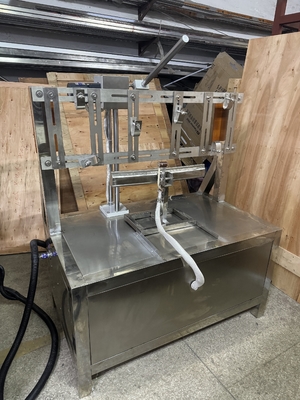

Yanma cihazı:Bu cihaz hafif, güzel, taşınması ve temizlenmesi kolay olan 30*30 alüminyum profillerden oluşur.

Kontrol sistemi:

Relay kontrol sistemi benimsenir ve tüm elektronik bileşenler makinenin performansını ve algılama doğruluğunu daha iyi garanti edebilen yerli önde gelen markalardır.

Devamlı algılama cihazı: Test sırasında, akım kablonun tüm çekirdeklerinden geçer.ve üç tek fazlı transformatörün test voltajı altında 3A maksimum izin verilen sızıntı akımını sürdürmek için yeterli kapasiteye sahip olmasıKablonun diğer ucundaki her çekirdek teline bir lamba bağlanır ve kablonun nominal voltajında yaklaşık 0.25A akım yüklenir.Test sırasında numune kısa devreye girdiğinde/bozulduğunda, bir sinyal çıktı.

Ekipman aşağıdaki güvenlik koruma cihazlarına sahiptir: güç aşırı yüklenmesi, kısa devre koruması, kontrol devresi aşırı yüklenme koruması.

Çevre koşulları:

Toprak düz, iyi havalandırılır ve yanıcı, patlayıcı, koroziv gazlar ve toz içermez.

Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.

Ekipmanın etrafında uygun bir bakım alanı vardır.

Sıcaklık:5°C-30°C

Hava basıncı:86 ‰ 106 kPa.

Kullanıcının kurulum alanı, hava ve güç anahtarlarını yapılandırmak için gereklidir.

ekipman için uygun kapasite ve bu anahtar bağımsız ve bu ekipman için özel olmalıdır.

Ekipman çalışmadığında, ortam sıcaklığı +0 ~ 45 °C arasında tutulmalı ve titreşim yanma cihazı yanma kutusunun dışında yerleştirilmelidir.
