IEC 60332 Toplu TEL VE KABLO YANMA TEST ODASI

IEC 60332 Demet Demet Kablo ve Kablo Yanma Test Odası

1. Uygulama kapsamı:

1.1 Dikey olarak monte edilmiş demet halindeki kabloların ve kabloların veya optik kabloların, belirtilen koşullar altında alevlerin dikey yayılmasını engelleme yeteneğini yargılamak ve değerlendirmek için uygundur.

2. Standartları karşılar:

2.1 GB/T18380.31-2008, IEC60332-3-10-2000 "Kablolar ve Optik Kablolar Yangın Testi Bölüm 31: Dikey Olarak Kurulmuş Demet Halindeki Kablolar ve Kablolar Yangın Dikey Yayılma Test Raporu Test Cihazı" ile uyumludur;

2.2 GB/T18380.32-2008/IEC60332-3-21:2000 "Alev Koşulları Altındaki Kablolar ve Optik Kablolar - Bölüm 32: Dikey Olarak Kurulmuş Demet Halindeki Kabloların Dikey Alev Yayılma Testi Kategori A F/R" ile uyumludur;

2.3 GB/T18380.33-2008/IEC60332-3-22:2000 "Kablolar ve Optik Kablolar Yangın Testi Bölüm 33: Dikey Olarak Kurulmuş Demet Halindeki Kablolar ve Kablolar Alev Dikey Yayılma Testi Kategori A" ile uyumludur;

2.4 GB/T18380.35-2008/IEC60332-3-24:2000 "Kablolar ve Optik Kablolar Yangın Testi Bölüm 35: Dikey Olarak Kurulmuş Demet Halindeki Kablolar ve Kablolar Alev Dikey Yayılma Testi Kategori C" ile uyumludur;

2.5 GB/T18380.36-2008/IEC60332-3-25: 2000 "Kablolar ve Optik Kablolar Yangın Testi Bölüm 36: Dikey Olarak Kurulmuş Demet Halindeki Kablolar ve Kablolar Alev Yayılma Testi Sınıf D" ile uyumludur;

3. Ana parametreler:

3.1 Cihazın bileşimi:

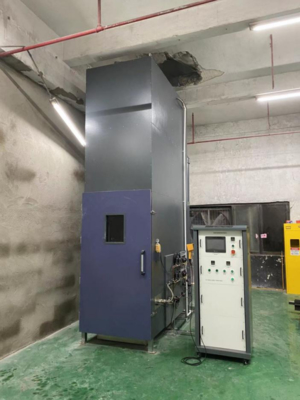

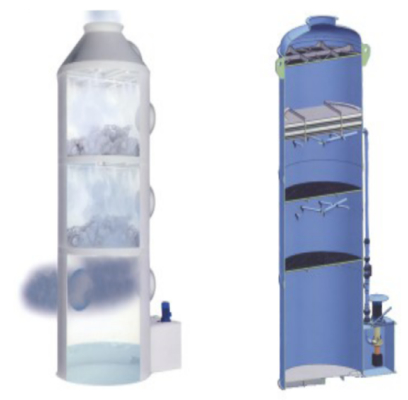

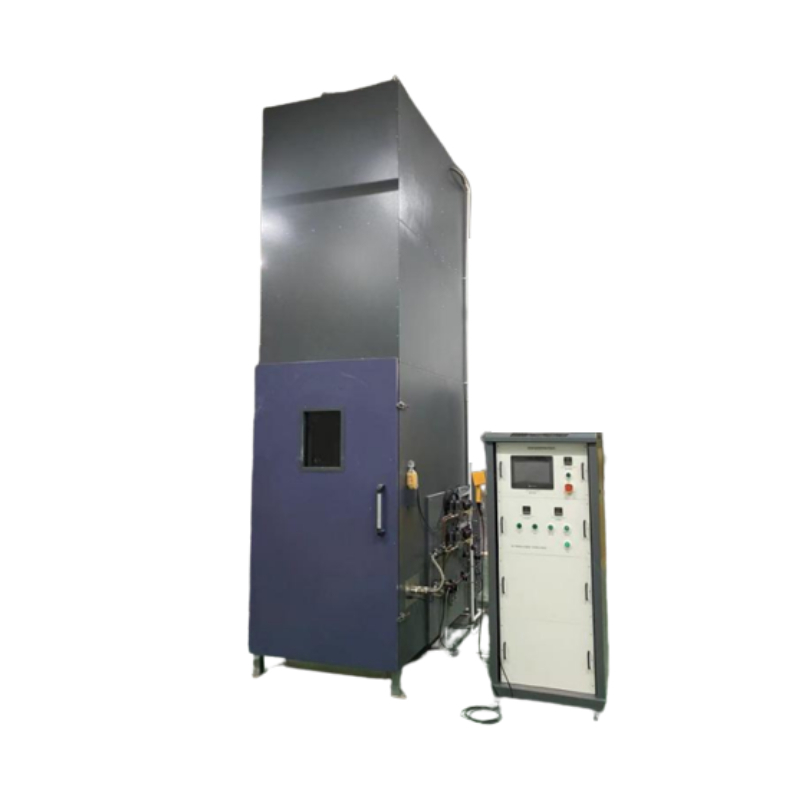

Makine, yanma kutusu, elektrik kontrol kutusu ve püskürtme arıtma kutusu olmak üzere üç bölümden oluşur.

3.1.1 Yanma kutusunun egzoz portu, şasinin üst kısmında bulunur ve egzoz gazını eşit bir hızda etkili bir şekilde tahliye edebilir ve test sırasında kutudaki oksijen içeriğini sağlamak için altta birkaç hava girişi deliği bulunur.

3.1.2 Yanma kutusunun üst kısmında bir su püskürtme cihazı bulunmaktadır. Numune belirli bir süre (1H) yandığında, alevi zorla söndürmek için güç açılabilir.

3.1.3 Yanma kutusunun önüne bir kapı takılmıştır ve kapıda, iç mekan test durumunu her zaman gözlemleyebilen yüksek sıcaklığa dayanıklı temperli cam bir pencere bulunmaktadır.

3.2 Test Odası:

Genişliği (1000±100) mm, derinliği (2000±100) mm ve yüksekliği (4000±100) mm olan kendi kendine desteklenen kutu. Test kutusunun önü, arkası ve her iki tarafı "mullit ısı yalıtım lifi" (yerli malzemeler ve sınırlı dolgu sıkılığı, 0.7W.m-2.K-1 iletim koşullarını garanti edemez) ile doldurulmuş termal yalıtım mineral yünü ile doldurulur, iç kutu 1.5mm kalınlığında, 304# paslanmaz çelik, dış kutu müşteri ihtiyaçlarına göre elektrostatik olarak püskürtülebilir;

3.2.1 Testten önce kutunun iç sıcaklığını doğrulamak için kutunun iç duvarına bir termokupl cihazı takılmıştır;

3.2.2 Duman davlumbazı, yanma odasının duman çıkışının hemen üzerine, yanma odasının duman çıkışından 200mm~400mm daha yüksekte monte edilmiştir, en uzun kenar duman çıkışının en uzun kenarına paraleldir ve alt yüzeyin minimum boyutu 1500mm x 1000mm'dir.

3.2.3 Hava ve duman karıştırma bölmesi: Duman davlumbazının üzerinde duman egzoz borusuna bağlı bir duman toplama odası bulunmaktadır. Duman davlumbazındaki havanın dumanla tamamen karışması için, bir hava ve duman Hava karıştırma bölmesi.

3.2.4 Duman egzoz cihazı: Test sırasında oluşan tüm gaz, egzoz borusundan tahliye edilir. Normal basınç ve 25°C koşulunda, sistemin duman egzoz kapasitesi 1m3/s'den fazladır

3.2.5 Test sonlandırma mekanizması: Numune, yangın durdurulduktan bir saat sonra kendi kendine sönmezse, yanmayı durdurmak için manuel bir sprinkler kullanın

3.2.6 Temizleme cihazı: Testten sonra yanma odasında temizliği kolaylaştırmak için yüksek basınçlı su püskürtme tabancası ile donatılmıştır.
