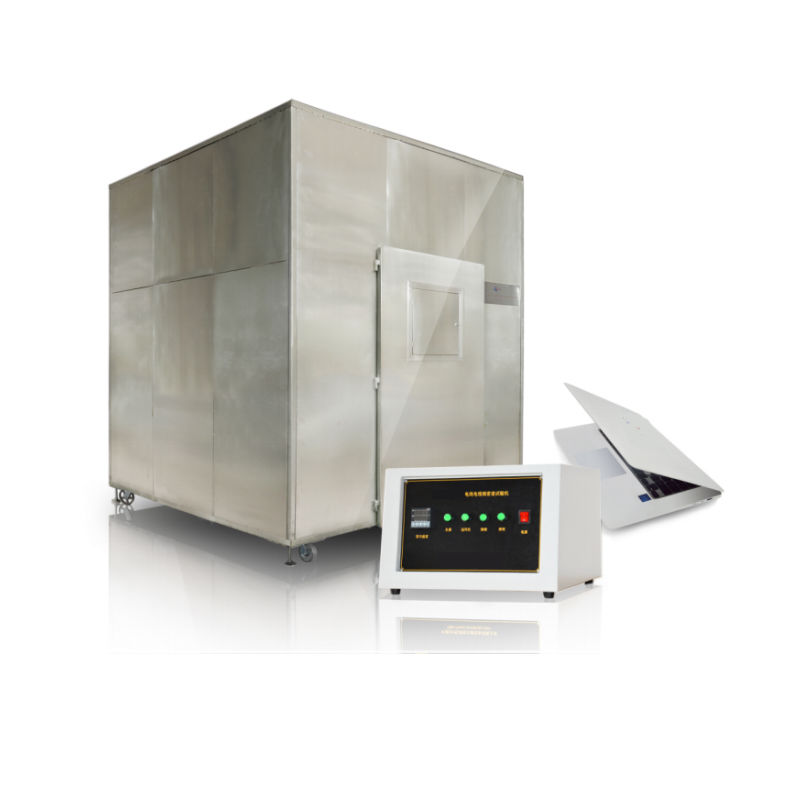

ASTM E622 IEC61034 Kablo ve Tel Duman Yoğunluğu Test Makinesi

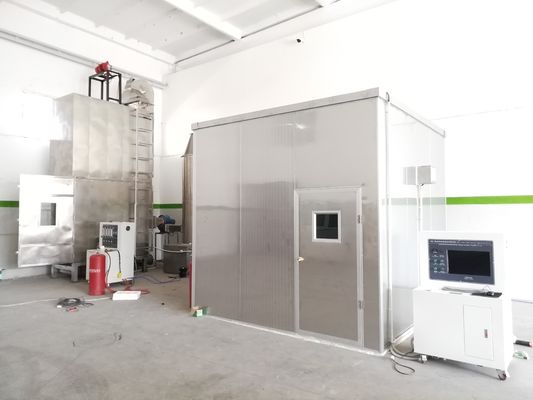

ASTM E622 IEC61034 Tel ve Kablo Duman yoğunluğu test makinesi

1Uygulama alanı:

Kablolar ve optik kablolar belirli koşullar altında yakıldığında salınan duman konsantrasyonunu belirlemek için kullanılır.

2Standartları karşılayın:

GB/T17651.1 ̇2-1998 ve IEC61034-1'e uygun:1997, IEC61034-2:1997 "Özel koşullar altında yanmakta olan kabloların ve optik kabloların duman yoğunluğunun belirlenmesi".

3Ana özellikleri:

3.1 Bu test makinesi GB/T17651.1~2-1998 standardının 1. bölümüne (Sınav cihazı) ve 2. bölümüne (Sınav prosedürleri ve gereksinimleri) göre tasarlanmıştır.Özel koşullar altında yanan kablo veya optik kablo duman yoğunluğu ışığı Ölçüm sisteminin bir ışık kaynağından oluştuğuIşık kaynağı tarafından üretilen ışık, 3m × 3m × 3m duman yoğunluğu laboratuvarından geçer ve çapı 1m olan tek tip bir ışın oluşturur.5m±0Işık kaynağının karşısındaki duvarda, ışının merkezinde yerleştirilen fotocell, ışık kaynağından gelen ışın yoğunluğunu algılar.Yanma odasında kabloların veya optik kabloların yanması nedeniyle büyük miktarda duman oluştuğundaSilikon fotovoltaik hücreye ulaşan ışığın yoğunluğu zayıflar.

3.2 Bu alet mekanik, optik ve elektronik alanlarında profesyonel bilgi gerektirir. Makul yapıya sahip bir mekatronik üründür.istikrarlı performans ve kolay çalışma. Bu bir WINDOWS XP işletim arayüzü, LabVIEW tarzı ve mükemmel bir güvenlik mekanizması vardır.ölçüm sonuçları gerçek zamanlı olarak görüntülenir ve mükemmel eğri dinamik olarak çizilir.Veriler kalıcı olarak kaydedilebilir, geri çağrılabilir ve yazdırılabilir ve rapor doğrudan yazdırılabilir.

4.Yanma odası:

4.1 Tüm kübik yanma odasını oluşturmak için kare geçiş koluna sabitlenecek 1,5 mm kalınlığında SUS304 paslanmaz çelik kullanın.

4.2 İç boyutlar: L3000*W3000*H3000 ((mm)

4.3 Yapı: Ön tarafta cam bir gözlem penceresi ve karşı duvarda her iki tarafta da şeffaf bir mühürleyici penceresi vardır, boyutu: 100mmx100mm,Yatay fotometrik cihazın ışık ışığı geçsin., ve yerden mühürleme penceresinin merkezinin yüksekliği 2150mm'dir. Altında birkaç havalandırma deliği vardır, havalandırma deliği 100x500mm (50 santimetre kare)

4.4 Üstü egzoz fanı ile donatılmıştır.

5Optik ölçüm sistemi:

5.1 Işık kaynağı: ithal kuvars halogen lamba, nominal güç: 100W; Adli voltaj: 12V Doğruluk: ±0.01V; Adli ışık akışı: 2000~3000Lm, Adli renk sıcaklığı: 2800K~3200K,GB/T17651'in gereksinimlerini karşılar.15.215 yedek ışık kaynağı sağlayın.

5.2 Alıcı: Silikon fotovoltaik bir hücredir, sinyal kart kartı tarafından güçlendirilir ve GB/T17651 gereksinimlerini karşılayan I/O kartı aracılığıyla bilgisayara girer.1, ve spektral yanıt, Uluslararası Işıklandırma Komisyonu'nun (CIE) ışık ölçümüne uyuyor.

5.3 Montaj: 150 uzunluğunda bir borunun bir ucuna, diğer ucuna toz geçirmez bir pencere yerleştirin. Borunun iç duvarı parlak siyah ve yansıma karşıtıdır.

5.3 0% ışık geçirgenliği, hiçbir ışığın geçmediği anlamına gelir ve 100% ışık geçirgenliği tamamen engelleri yoktur.

5.4 Ölçülebilir geçirgenlik aralığı (0?? 100) %;

6Standart ateş kaynağı:

6.1 Yangın kaynağı 1.0L alkol konfigürasyonudur: %90 etanol, %4 metanol, %6 su

6.2 Alkol plaka (yanık tekne): paslanmaz çelik kalınlığı 1.0mm, alt yüzey: 210x110mm, üst yüzey: 240x140mm, yüksekliği 80mm;

6.3 Kurulum konumu: Alkol tepsisi ile zemin arasındaki mesafe, havanın dolaşımını sağlayabilmesi için 100 mm'dir.

7.Dumanın karışımı:

Yakım odasında dumanı eşit şekilde dağıtmak için bir masa fanı kullanın. Fan şaftının yüksekliği yerden 250 mm, duvar 500 mm ve hava hacmi dakikada 7 metreküp.Sınav sırasında hava, bir fan tarafından yatay olarak üflenir..

8.Boş Test:

Amaç, yanma odasındaki sıcaklığı belirtilen sıcaklığa ulaşmak için ayarlamak ve yanma odasının sıcaklığını 25±5°C'ye ulaştırmak için alkol lambasını yakmaktır.

9. Sıcaklık ölçüm cihazı:

Kapının iç yüzeyinde yerden 1,5 metre ve duvardan 0,5 metre yükseklikte bir sıcaklık sensörü kurulur.

10. GB/T17651.1-1999'un 10. bölümünde onaylanmış yanma testine uygun.

11Kontrol bölümü:

11.1 Yüksek hassasiyetli levhalar kullanılır ve tüm yüksek kaliteli bileşenler, sistemin yüksek kaliteli, yüksek hızlı çalışmasını ve gelişmiş doğasını sağlamak için kullanılır.İthalatlı yüksek hassasiyetli tahta + PID otomatik kontrol yönteminin test süreci en gelişmiş, en güvenli, en güvenilir ve en uygun kontrol yöntemi. Otomatik algılama kontrolü fark, otomatik olarak algılama işini tamamlamak, dostça ve dostça ekran arayüzü,algının daha hızlı ve daha doğru çalışmasını sağlar. Ev bilgisayarı, otomatik olarak sıcaklık kontrol eğrilerini oluşturabilen ve çıktıyı raporlayabilen yapılandırma yazılımı ile tasarlanmıştır.

11.2 makul yapı, istikrarlı performans, kolay çalışma vb. avantajlarına sahiptir.ölçüm sonuçları gerçek zamanlı olarak görüntülenir ve mükemmel eğri dinamik olarak çizilir., ve veriler kalıcı olarak kaydedilebilir, geri çağrılabilir ve yazdırılabilir.

11.3 Bilgisayar: özel bir endüstriyel dizüstü bilgisayar

11.4 bir yazılım seti, hayat boyu ücretsiz yükseltme.

12Kullanım Koşulları:
