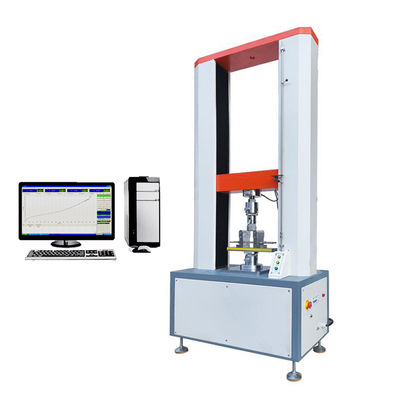

Dongguan Zhongli Laboratuvar Cihazları Aşınma Burulma Bükülme Yorgunluk Dayanımı Test Cihazı Elektronik Otomatik Evrensel Test Makinesi
Ürün Detaylarını Görüntüle
Ana Fonksiyonlar
Bu test makinesi, kauçuk, plastik, deri ve diğerleri gibi büyük deformasyona sahip esnek malzemeleri test etmek için tasarlanmıştır. Çekme, yırtılma, yapışma mukavemeti, soyma ve diğer testleri gerçekleştirir. Numunelerin özel ölçümü için büyük deformasyonlu bir ekstensometre ile donatılmış olup, malzemelerin büyük deformasyonunu test etmek için idealdir.
Uygulanabilir Endüstriler
Kauçuk ve Plastik, metalurjik demir ve çelik, üretim makineleri, elektronik ekipman, otomobil üretimi, tekstil elyafı, tel ve kablo, ambalaj malzemeleri ve gıda maddeleri, enstrümantasyon, tıbbi ekipman, sivil nükleer enerji, sivil havacılık, kolejler ve üniversiteler, araştırma laboratuvarları, denetim tahkim, teknik denetim departmanları, yapı malzemeleri, seramik, Petrol ve Kimya ve diğer endüstriler dahil olmak üzere çeşitli endüstrilerde kalite kontrolünde yaygın olarak kullanılır.
İlgili Standart
GB/T16491-1996 Elektronik Evrensel Test Makinesi
Teknik Parametreler
| Model |
ZL-8001 Bilgisayar Servo Evrensel Çekme Dayanımı Test Makinesi |
| Maksimum Yük |
5KN, 10KN, 20KN (Özelleştirilebilir) |
| Doğruluk Sınıfı |
1% / 0.5% |
| Etkin Ölçüm Aralığı |
0.2%~100%(1. sınıf)/0.4%~100%(0.5. sınıf) |
| Ölçüm Doğruluğu |
Değeri Görüntüle ±1%/Değeri Görüntüle ±0.5% |
| Test Cihazı Çözünürlüğü |
Maksimum yük 1/200000, iç ve dış fark etmeksizin, çözünürlüğü sabit tutar |
| Yük Sensörü |
Temel yapılandırma: sensör (maksimum yük): bir. Genişletilmiş yapılandırma: daha fazla sensör eklenebilir |
| Etkin Test Genişliği |
390mm (müşteri gereksinimine göre genişletilebilir) |
| Etkin Çekme Stroku |
800mm; 1000mm; 1200mm (müşteri gereksinimine göre yükseklik artırılabilir) |
| Test Hızı Aralığı |
0.001~200mm/dak; 500mm/dak (1000mm/dak seçenektir) |
| Yer Değiştirme Ölçüm Doğruluğu |
Tolerans: ±0.5%/ tolerans: ±0.2% |
| Ölçülen Sistemin Deformasyonu |
Minimum açıklık: 10mm, Maksimum deformasyon aralığı: 800mm. Genişletilmiş deformasyon: Minimum açıklık: 25mm, 50mm, 100mm, deformasyon aralığı: 5mm, 10mm, 25mm |
| Ölçülen Deformasyon Doğruluğu |
Tolerans: ±0.5% (müşterinin gereksinimine göre daha büyük veya küçük deformasyon seçilir) |
| Güvenlik |
Elektronik limit koruması |
| Test Platformu Hareketli Cihazı |
Kontrol için hızlı/yavaş iki hız, jog yapabilir |
| Geri Dönüş |
Manuel veya otomatik çalışma. Testten sonra, hareketli demir manuel veya otomatik çalışma ile en yüksek hızda başlangıç pozisyonuna döner |
| Aşırı Yük Koruması |
Aşırı yük %10, otomatik koruma |
| Fikstür |
Bir set çekme fikstürü |
| Makine Boyutu |
80x55x220cm (uzunluk*genişlik*yükseklik) |
| Güç Sistemi |
Panasonic AC Servo Motor + Sürücü + yüksek hassasiyetli bilyalı vida |
| Güç Kaynağı |
220V, 50HZ |
| Güç |
0.4KW (farklı kuvvet talebine bağlı olarak, farklı motor kullanılır) |
| Makine Ağırlığı |
(yaklaşık) 250 Kg |
| Birimler |
Kg, N, LB, TON, değiştirilebilir |
Ekipman Özeti
Elektronik Evrensel Çekme Test Ekipmanı, elektronik teknolojiyi mekanik şanzımanla birleştirir, doğru yük hızı, kuvvet ölçüm aralığı, yük, yer değiştirme ölçümü ve kontrolü için yüksek doğruluk ve hassasiyet sunar. Sabit hızlı yükleme ve sabit hızlı yer değiştirme testleri yapabilir. Kullanımı kolaydır, özellikle üretim hatlarında kalite kontrolü için uygundur. Bu seri esas olarak 2 tondan az yüklerde metalik olmayan ve metalik malzemeleri test etmek için uygulanır.
Bilgisayar Servo Test Makinesinde Test Edilen Öğeler
- Çekme gerilimi
- Çekme dayanımı
- Kopma uzama oranı
- Sabit gerilim
- Kopma gerilimi oranı
- Gerilim dayanımı
- Yırtılma dayanımı
- Herhangi bir noktadaki kuvvet değeri
- Herhangi bir noktadaki uzama oranı
- Çekme mukavemeti
- Yapışma kuvveti ve kuvvetin zirvesi
Ana Özellikler

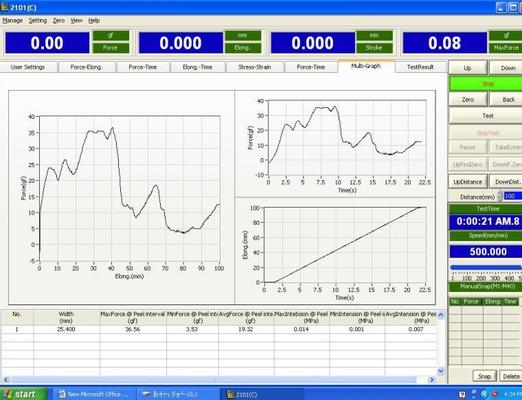

Yer değiştirme ölçümü için fotoelektrik enkoder, ölçüm, kontrol, hesaplama ve depolamayı birleştiren çok fonksiyonlu yazılıma sahip gömülü tek çipli mikrobilgisayar denetleyicisi içerir. Gerilim, uzama oranı (ekstensometrelerle), çekme dayanımı, elastik modül ve istatistiksel sonuçları otomatik olarak hesaplar. Maksimum noktaları, kırılma noktalarını ve belirlenen nokta değerlerini kaydeder. Bilgisayar, test sırasında dinamik eğrileri görüntüler ve verileri işler. Test sonrası analiz, grafik işleme modülü aracılığıyla eğri büyütme, rapor yazdırma ve ürün performansını uluslararası ileri düzeyde içerir.
Yazılım Özellikleri
A. Standart modüler fonksiyon: GB, ASTM, DIN, JIS, BS ve diğer test standart spesifikasyonlarını kapsayan gerekli test uygulamalarını sağlar.
B. Test edilen ürün bilgileri: Ürünler hakkında kalıcı yeniden kullanım için veri girişi sağlar. Veriler, doğruluk iyileştirmesi için formül ile otomatik olarak düzeltilebilir.
C. Çift Rapor Düzenleyici: Özelleştirilebilir rapor formatları sunar (test programı, önceki tek desen ifadelerini genişleterek EXCEL rapor formatı ekler).
D. Değiştirilebilir birimler: Uzunluk ve kuvvet birimleri değiştirilebilir (kuvvet: T, Kg, N, KN, g, lb; uzunluk: mm, cm, inç).
E. Grafik ölçeğinin otomatik optimizasyonu: En iyi ölçüm grafiklerini görüntüler. Yük-yer değiştirme, yük-zaman, yer değiştirme-zaman, gerilim-gerinim, yük-2 nokta uzatma haritaları ve çoklu grafik karşılaştırmaları ile grafiklerde hareketli değişimi destekler.
F. Test sonuçları çıktısı: Sonuçlar EXCEL formatında çıktı alınabilir.
G. Test sonucu saklama: Sonuçlar otomatik veya manuel olarak saklanabilir. Maksimum mukavemet, akma mukavemeti, döngü yöntemi, en iyi yöntem, orantısız uzama mukavemeti, çekme mukavemeti, basınç mukavemeti, herhangi bir noktadaki çekme mukavemeti, sabit yük uzaması, elastik modül, uzama oranı, maksimum kuvvetin soyulma aralığı, minimum kuvvet, ortalama kuvvet, toplam enerji, bükülme modülü, kırılma yer değiştirmesindeki x% yük, kırılma yer değiştirmesindeki yük X% vb. otomatik olarak hesaplar. Veriler herhangi bir diske kaydedilebilir.
H. Veri çıktı yeteneği: Yazılım önceki verileri çıktı alabilir.

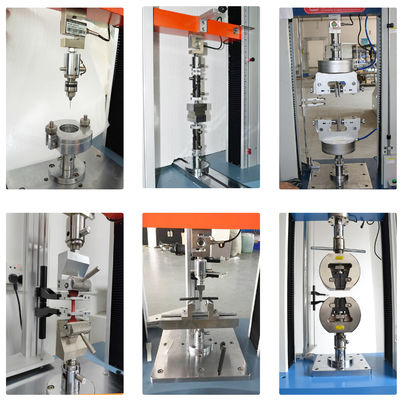

Fikstür Aksesuarları Özelleştirme
