Temas Açısı Ölçer Temas Açısı Ölçüm Cihazı
Genel Bakış:
Temas açısı, gaz, sıvı ve katı fazların kesişim noktasında gaz-sıvı arayüzünün teğet doğrusu ile sıvının tarafındaki teğet doğrusu ve katı-sıvı birleşim çizgisi arasındaki θ açısıdır.

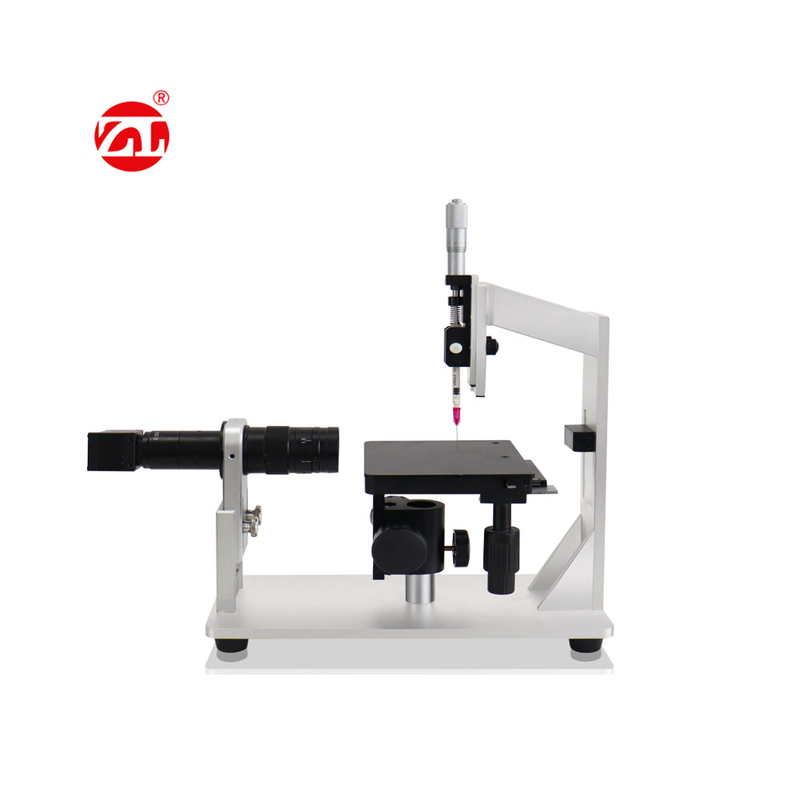

ZL-2823A temel temas açısı ölçer, görüntü profilleme yoluyla numunenin yüzey temas açısını, ıslanabilirliğini, yüzey enerjisini ve diğer özelliklerini ölçmek için optik görüntüleme prensibini kullanır; bu, son derece uygun maliyetli ve kapsamlıdır ve geleneksel numune yüzey ıslanabilirliği ölçümünü karşılayabilir.
Uygulama:
Temas açısı ölçümü çok çeşitli endüstrilerde kullanılır ve cep telefonu üretimi, cam üretimi, yüzey işleme, malzeme araştırmaları, kimya ve kimya mühendisliği, yarı iletken üretimi, kaplamalar ve mürekkepler, elektronik devreler, tekstil ve lifler ve tıbbi ve biyolojik uygulamalar gibi alanlarda yüzey özelliklerini değerlendirmek için önemli bir araç haline gelmiştir.
1. katı yüzeylerde sıvıların yayılması, nüfuz etmesi, emilmesi ve diğer ıslatma davranışları, oturma-damla yöntemi ile statik temas açısı ölçümü;
2. katı yüzeylerdeki malzemelerin ileri açısı, geri açısı, temas açısı histerezisi, yuvarlanma açısı, dinamik temas açısı ölçümleri;
3. emici malzemelerin sürekli gerçek zamanlı çalışması ve işlem kaydı, zamanla temas açısı değişim eğrisi analizi;
4. tozlar, eğimli yüzeyler, süper hidrofobik/süper hidrofilik numuneler gibi çeşitli özel malzemelerin temas açısı ölçümleri;
5. bağlı damla yöntemi ile sıvılara batırılmış malzemelerin temas açısı testi;
6. çeşitli sıvılar için yüzey arayüzey gerilimini ve polar ve dağılım bileşenlerini ölçmek için askıda damla yöntemi;
7. katıların yüzey serbest enerjisinin (Yüzey serbest enerjisi) hesaplanması ve polar ve dağılım bileşenlerinin analizi;
Sıvıların katı yüzeylere yapışmasının analizi ve katı yüzeylerin homojenliğinin ve temizliğinin değerlendirilmesi.
Özellikler:
| Ekipman Özellikleri |
| Ekipman Ana Çerçevesi |
| Boyutlar |
420mm(U)*150mm(G)*400mm(Y) |
| Ana çerçeve ağırlığı |
3.2KG |
| Güç Kaynağı |
| Gerilim |
100～240VAC |
| Güç |
20W |
| Frekans |
50/60HZ |
| Alan |
| Platform Boyutu |
130mm×150mm |
| Maksimum Numune |
180mm×∞×30mm |
| Numune Tablası Ayarı |
Üç boyutlu manuel ayar (otomatik olarak yükseltilebilir) |
|
Ön ve arka ayar Manuel, 60mm hareket, 0.1mm hassasiyet
Sol/sağ ayar manuel, 35mm hareket, 0.1mm hassasiyet
Yukarı ve aşağı ayar manuel, 80mm hareket, 0.1mm hassasiyet
|
| Kamera Sistemleri |
| Maksimum Görüntü |
3000(Y)× 2000(D)
|
| Maksimum Kare hızı |
70fps |
| Sensör |
SONY 1/1.8" |
| Spektrum |
Siyah beyaz/renkli |
| ROI |
Özel |
| Ekran Çizgi Genişliği |
Özel |
| Pozlama Süresi |
Özel |
| Güç Kaynağı |
5 VDC USB arayüzü |
| İletim |
USB3 Vision |

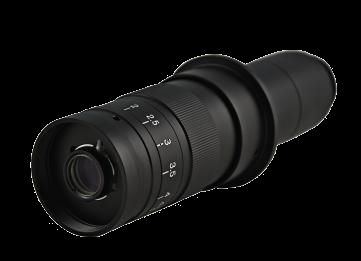

| Mikroskop Kafası |
| Odak Uzaklığı |
100mm |
| Büyütme |
8x |
| Çözünürlük Ölçeği |
6～12um |

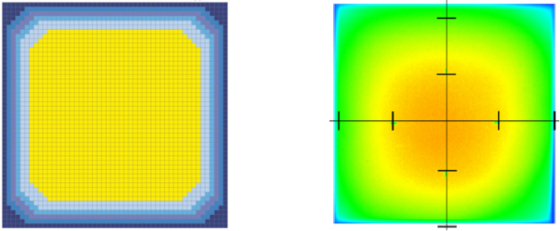

| Işık Kaynağı |
| Tip |
Tek dalga boylu endüstriyel LED (soğuk ışık) |
| Dalga Boyu |
460nm |
| Işık Alanı |
40mm×20mm |
| Ömür |
50000Saat |
