Özetle

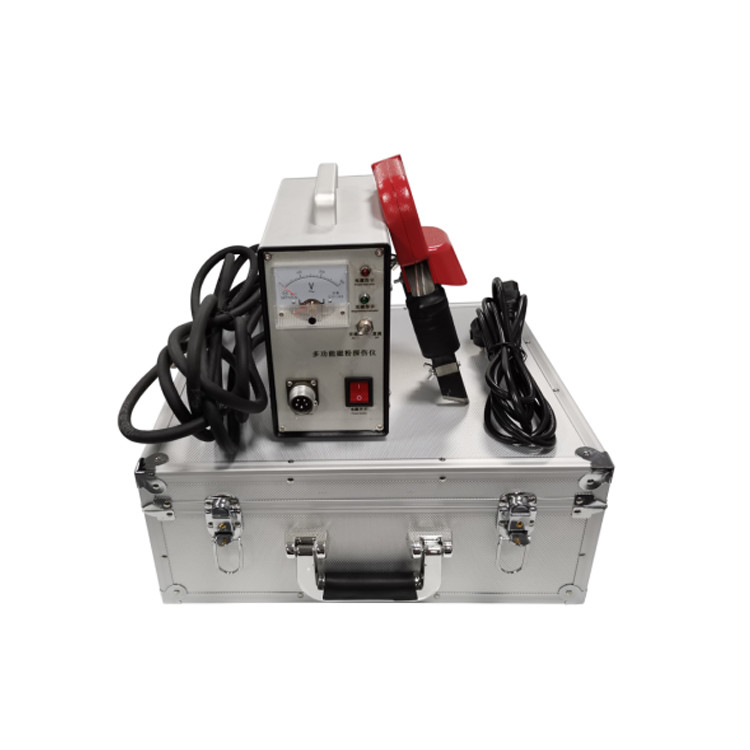

Model ZL-YW601C, ferromanyetik iş parçasını AC ve DC manyetizasyonu ile manyetikleştirmek için manyetik bir boyunduruk kullanan manyetik parçacık hatası dedektörüdür.Büyük parçalar için yerel manyetizasyon dahil, ve manyetik hatayı tespit etmenin bir katkı yöntemi ve manyetik hatayı tespit etmenin kalıcı manyetizasyon yöntemi olarak kullanılabilir.
Enstrüman düşük gürültü ve uzun ömürlü bir temassız anahtar oluşturmak için SCR kullanır. Enstrüman küçük boyutta, hafif ağırlıkta, büyük kaldırma gücü ve ayarlanabilir eklemlerle,Özellikle düz kaynak için uygundur, filet kaynak, basınç kapı, boru hattı ve karmaşık şekilli parçaların tespiti.yüksek voltajın hatayı tespit etmek için ekipmana girmesine izin verilmediği durumlarda daha uygun olan.
Hata dedektörü AC ve DC manyetizasyon fonksiyonuna sahiptir. A-tip, D-tip, E-tip ve O-tip probları ile donatılabilir. Makine DC tam dalga düzeltme manyetizasyonu olabilir,AC manyetizasyonu yüzeyden daha derin kusurları tespit edebilir.
Teknik göstergeler
| Ürün |
ZL-YW601C |
| Giriş Voltajı |
AC 220V ± 10%V |
| Çıkış Voltajı |
AC 36V |
| Çıktı akımı |
>10A |
| Kaldırma gücü |
Bir tür sonda AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
D tipi sonda AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
E tipi sondası AC ≥ 118N (12 kg)
|
| Geçici yük oranı |
% 50 |
| Bulma hassasiyeti |
Bir tip 1 # test parçasının açıkça gösterilmesi |
| Ana ünitenin boyutu |
230×160×120mm (L×H×W) |
| Ağırlık |
5 kg |
| Mıknatıslandırıcı kutup pitch |
0 ′′200mm için ayarlanabilir bir tip sondası;
- sabit tip için 150 mm,
- 0 ′240 mm, canlı eklem ile ayarlanabilir;
E tipi prob iki bitişik prob çekirdek merkezi mesafesi
95×100 mm;
O tipi sondanın iç çapı φ150mm
|
| Mıknatıslandırma modu |
İki tür manyetizasyon: AC ve DC |
Yapısal Özellikler:
Enstrüman silikon kontrollü anahtarı benimser, düşük voltaj çıkışı güvenli ve güvenilir, sondası sabit ve artı ayarlanabilir iki türü benimser,Düzenlenebilir sonda direği ayakkabı aralıklı farklı parçaların şekline göre ayarlanabilir, ve iyi bir iletişim.
Operasyonel Kullanım:
Güç kablosunun yuvarlak fişini aygıtın üç çekirdekli güç prizine yerleştirin ve kablonun tek fazlı fişini güç ağı dağıtım panosunun prizine yerleştirin.(sert bir topraklama kablosu olmalıdır) aygıtın güç anahtarını açın, ve devrenin güç kaynağına bağlandığını göstermek için gösterge ışığı yanıyor olacak.
Kablonun her iki ucundaki uçuş fişleri, ölçüm soketine ve sond soketine yerleştirilir.
Böylece sonda ve incelemek için iş parçasının yüzeyi temas iyi, sonda üzerinde manyetleştirme düğmesine basın, manyetleştirme gösterge ışığı,İş parçasının manyetikleştirildiğini gösteren.
Kullanmayı bıraktığınızda cihazın güç anahtarını ve şebeke dağıtım tahtasındaki ana anahtarı kapatın.
Uyarılar:
Araç kullanılırken, mıknatıslama düğmesine basılmadan önce, prob ve test edilen iş parçası iyi bir şekilde temas halinde olmalıdır.Aksi takdirde, bobinde akım artacak ve sigorta yanıp gidecek., hatta SCR'ye zarar verebilir.
Manyetik kutup mesafesini ayarlamak istiyorsanız, manyetik kutup mesafesini değiştirmek için ayarlanabilir eklemdeki kelebek fındığını gevşetin ve sonra fındığı çalıştırmak için sıkın.
