Boru basıncı patlama hidrolik test makinesi basınç borulama

Boru basıncı patlama hidrolik test makinesi basınç borulama

Kauçuk Deneme Makinesi:

Kauçuk makinesi.pdf

●İlke:

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, PP borular, vb.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, çelik ağ iskeleti güçlendirilmiş boru,ve alüminyum-plastik kompozit boru ve diğer borular) sabit iç basınç ve sabit sıcaklık uzun süre İç basınç arıza testi altında. Ekipman tamamen otomatik bir gözetimsiz çalışma modudur ve operatör örneği yükledikten sonra çıkabilir. Deney deney zamanına ulaştığında otomatik olarak sona erdirilir.Deneysel eğriler ve veriler otomatik olarak kaydedilirEğer örnek ortada hasar görürse, deney otomatik olarak sona erecektir.

●Ekipman Kullanımı ve Avantajları:

Termoplastik borular gibi çeşitli boruların iç basınç hasarı testini belirlemek için kullanılır.Kompozit borular ve uzun süre sabit iç basınç ve sabit sıcaklık altında alüminyum-plastik kompozit borular.

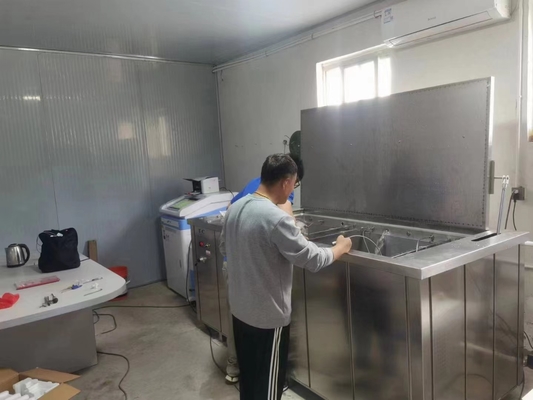

Ekipmanın anahtar bileşenlerinin hepsi ekipmanın doğruluğunu ve verimliliğini sağlamak için orijinal ambalajlarla ithal edilir.basınç verici, 3 milisaniye yanıt süresi ile Birleşik Krallık'tan ithal edilen yüksek hassasiyetli bir sensöre sahiptir., bu da ekipmanların yanıt gecikmesi sorununu etkili bir şekilde önleyebilir; Hollanda'dan ithal edilen elektromanyetik valf, 2 milyon kereye kadar hizmet ömrüne sahiptir;İtalya yüksek basınçlı piston pompası ithal etti, maksimum basınç 260bar'a ulaşabilir, basıncı sağlayarak akışı sağlamak için, yüksek basınçlı boru hattının hidrostatik testini ve patlama testini sağlamak için;Tam otomatik gözetimsiz çalışma modu, cihazı yükledikten ve testi başlattıktan sonra, bilgisayar tüm izleme işlemini başlatır.Aygıt otomatik olarak alarm verir, deneyi kaydeder ve sona erdirir.Elektrik kesintisi durumunda, ekipman otomatik olarak elektrik kesintisi öncesindeki deney verilerini belleyecektir.Cihaz kısa sürede otomatik olarak dengelenir.Yatay su tankının uygulanması işletim zorluğunu büyük ölçüde azaltır ve operatör numuneyi koymak veya çıkarmak işlemini kolayca tamamlayabilir.Sıcak su testi ve büyük çaplı test için, zaman ve çaba tasarrufu sağlayan bir numune kaldırma aygıtı ile donatılabilir.

Her istasyon hidrostatik test ve patlama testi yapabilir ve bağımsız çalışabilir.

●Teknik göstergeler:

◆Birden fazla numune (1-50 istasyon) bağımsız olarak test basıncını ve test süresini kontrol eder;

◆Basınç aralığı:0-16MPa (keyfi ayar);

◆Ana yol basınç sisteminin maksimum çalışma basıncı 26.00MPa'dır;

◆Yüksek basınçlı pompa

(1)Basınç:0-260bar(2) Akış:16-20L/dakika

(3) Hız:1200 rpm/dakika(4) Üç daldırıcının çapı:16 mm

◆Basınç Kontrolü Doğruluğu: Test basıncı değerinin üst sınırının %2'si, test basıncı değerinin alt sınırının %1'i;

◆Basınç Değeri çözünürlüğü:0.001MPa;

◆Basınç verici:Test basıncı örnekleme sıklığı 0,3 milisaniyedir.

◆Sıcaklık kontrol aralığı:15-95°C (keyfi ayar);

◆Sıcaklık kontrolünü doğru:Ortalama sıcaklık farkı ±1°C;

◆Zamanlama aralığı:0-9999h;

◆Zamanlama Doğruluğu:% 1;

◆Makine Gücü:3KW; sabit sıcaklıklı su tankı gücü 20KW (su tankının büyüklüğüne göre)

◆Güç kaynağı:380V/60hz (üç fazlı beş tel güç kaynağı);

◆Boyutları:

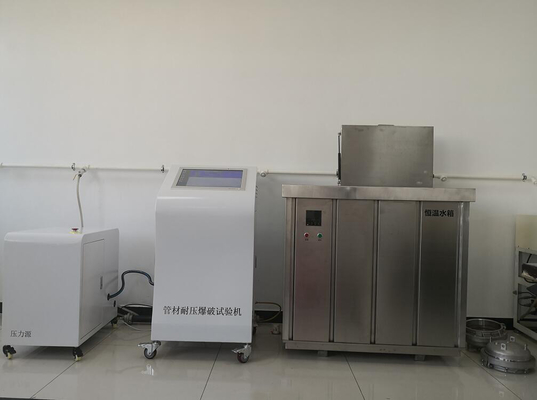

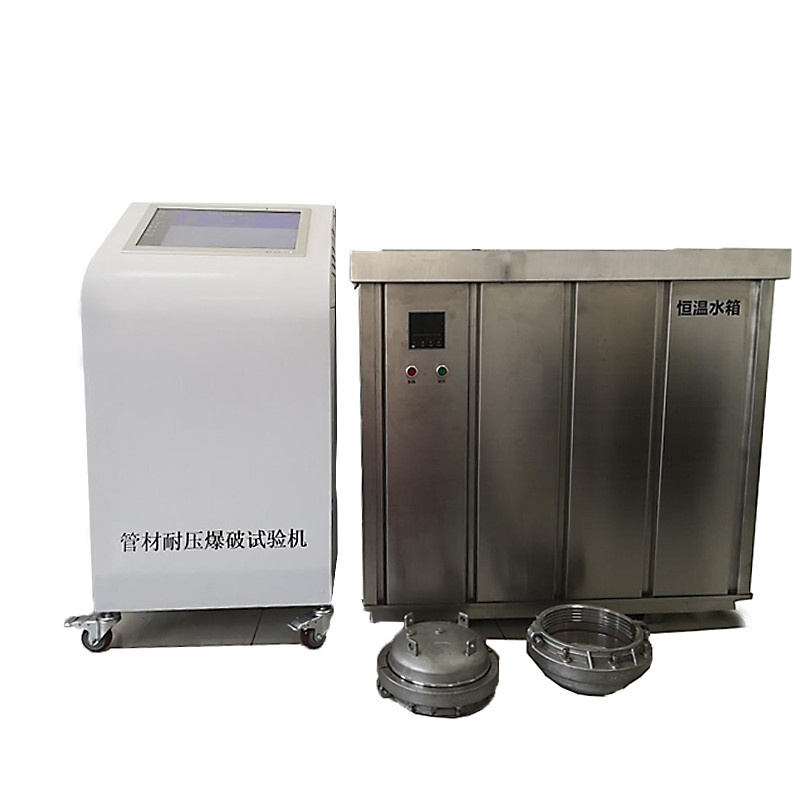

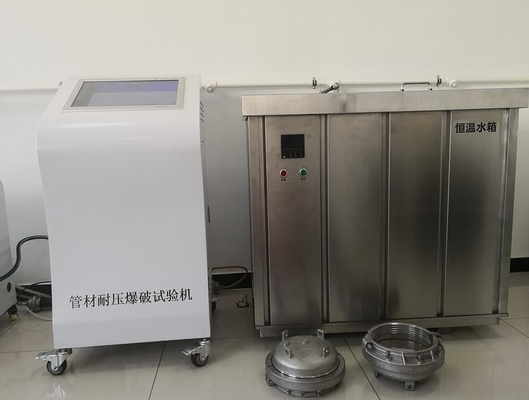

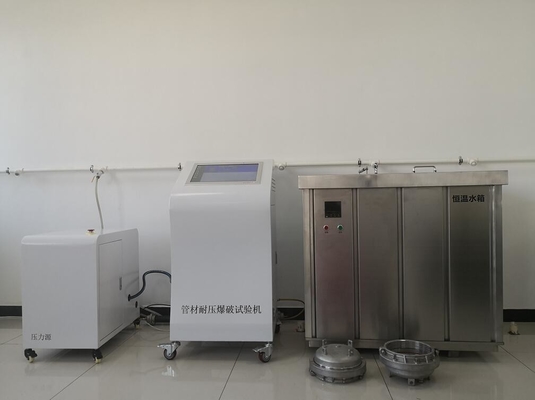

Ev sahibi:710 mm x 780 mm x 1200 mm (Uzunluk x Genişlik x Yükseklik)

Hidrolik istasyon:680 mm x 400 mm x 700 mm (Uzunluk x Genişlik x Yükseklik)

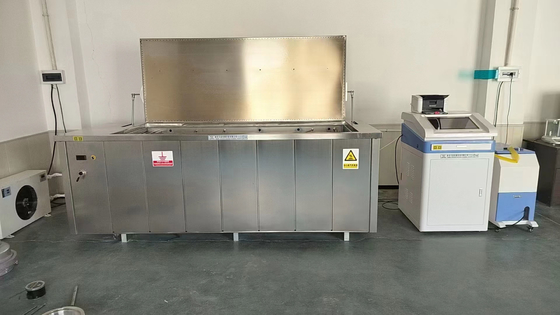

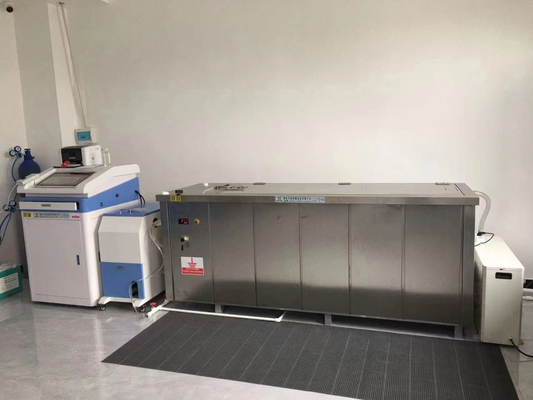

Sabit sıcaklıklı su tankı (özel boyut sözleşmeye göre seçilir)

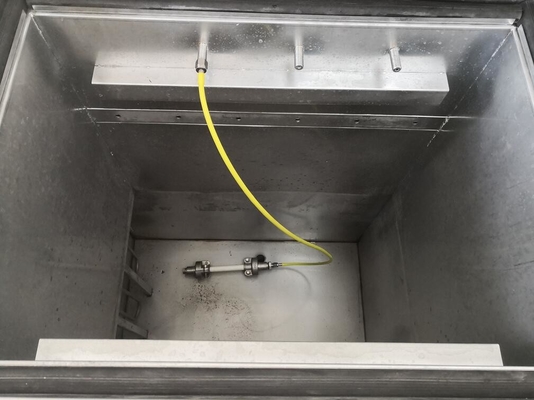

◆Sıcak su veya büyük çaplı deneyler için, su tankı, pneumatik bir açma ve kapanma aygıtı ile donatılmıştır.Otomatik bir kaldırma ve iniş örneği cihazı ile donatılabilir.
