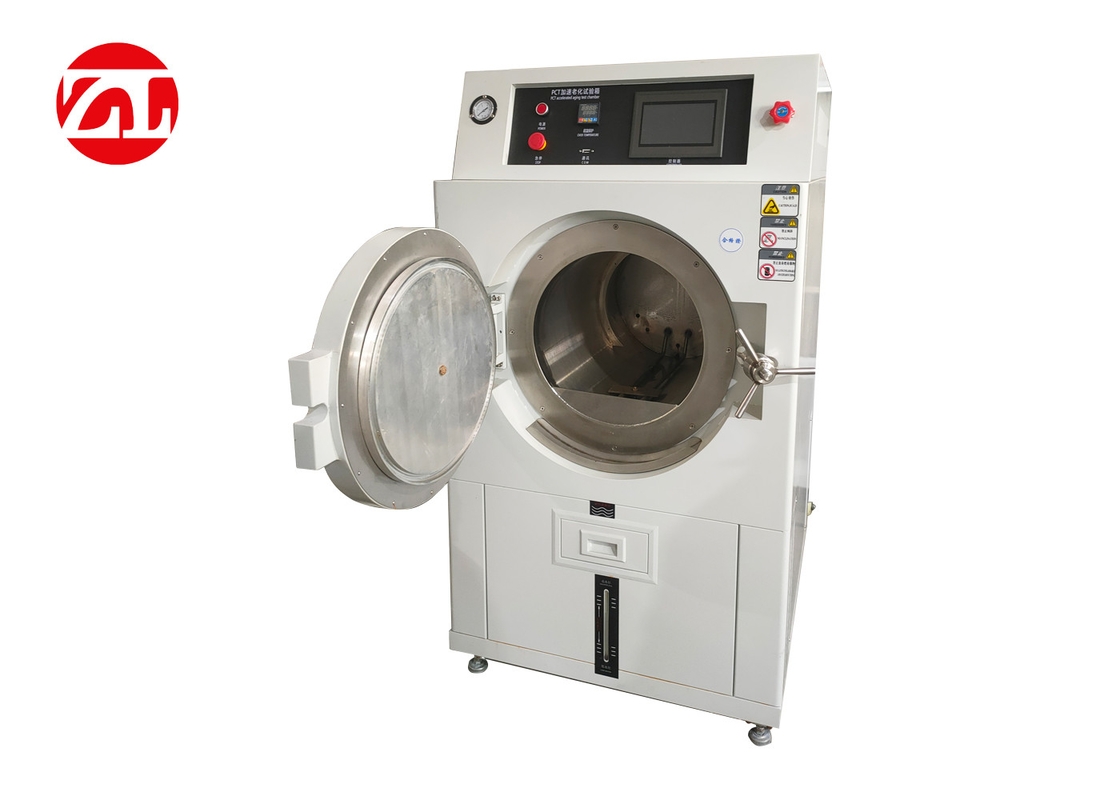

PCT Yüksek Basınç Hızlandırılmış Yaşlanma Testi Odası

PCT Yüksek Basınç Hızlandırılmış Yaşlanma Testi Odası

Yüksek basınçlı hızlandırılmış ömür test cihazı aynı zamanda yüksek basınçlı hızlandırılmış yaşlanma test cihazı ve doymuş yüksek basınçlı hızlandırılmış yaşlanma test cihazı olarak da adlandırılır.Savunma, havacılık, otomotiv parçaları, elektronik parçalar, plastikler, reçineler, mıknatıs endüstrileri, ilaç devre kartları, çok katmanlı devre kartları, IC, LCD, mıknatıslar, aydınlatma, aydınlatma ürünleri ve diğer ürünlerin sızdırmazlık performansının test edilmesinde yaygın olarak kullanılmaktadır. , ile ilgili Hızlandırılmış ömür testi, ürünün tasarım bölümünde, ürünün kusurlarını ve zayıflıklarını hızlı bir şekilde ortaya çıkarmak için kullanılır.Ürünlerinin aşınma direncini ve hava sızdırmazlığını test edin.

Adaptasyon standardı: GB/T 29309-2012 IEC62108

1. Ürün özellikleri:

1.1.İthal yüksek sıcaklık solenoid valfinin çift devreli yapısı, kullanımı azaltan benimsenmiştir.

en büyük ölçüde başarısızlık oranı.

1.2.Buharın ürüne doğrudan etkisini önlemek için ayrı buhar üretim odası, kısmi hasara neden olmamak için

ürüne zarar.

1.3.Kapı kilidinin emek tasarrufu sağlayan yapısı, disk kolunun zor kilitlenmesinin eksikliklerini çözer.

ilk nesil ürün.

1.4.Test öncesi soğuk hava;test sırasında boşaltma tasarımı (test namlusundaki hava boşaltılır)

basınç stabilitesini ve tekrarlanabilirliği artırır.

1.5.Ultra uzun süreli deney çalışma süresi, deney makinesinin 400 saat uzun süreli çalışması.

1.6.Tespit etmek ve korumak için test odasındaki su seviyesi Sensörü aracılığıyla su seviyesi koruması.

1. 7. Tank basınca dayanıklı tasarım, tank, suyu karşılayan basınca (140 ℃) 2.65 kg dayanabilir

basınç testi 6kg.

1.8.İki aşamalı kombine kontrolör ve mekanik benimseyen iki aşamalı basınç güvenlik koruma cihazı

basınç koruma cihazı.

1.9.Güvenlik koruma düğmesi, acil durum güvenlik cihazının iki aşamalı otomatik düğmesi.

2. Performans

2.1.Çalışma basıncı: 1.2~2.89kg (1atm dahil)

2.2.Zaman aralığı: 000 Saat ～ 9999 Saat

2.3.Basınçlandırma süresi: 0.00 Kg ～ 1.04 Kg / cm2 yaklaşık 45 dakika

2.4.PMl-hava kompresörü, ekipmana enerji verildiğinde çalışacak ve ekipmana hava kaynağı sağlayacaktır;

2.5.FRL1-Hava kaynağı üçlü parça, filtreleme ve hava kaynağını boşaltma;

2.6.SV1- Basınç sapması (ölçülen ayar) ayarlanan değerden düşük olduğunda çalışan emme valfi

(-1KPa gibi);

2.7.SV2-Egzoz valfi, basınç sapması (ölçülen set) set değerinden yüksek olduğunda çalışır.

(-1KPa gibi);

2.8.SV3-Egzoz valfi, normalde açık tiptir, ekipman çalışırken (kapalıyken) çalışır ve çalışmadığında durur.

basınç rölesi etkinleştirildi

Test örneğini korumak için kullanılan çalışmayı durdurun (açık);

2.9.TV1, TV2 akış kontrol valfi, giriş ve çıkış akışını manuel olarak ayarlayın;

2.10.PS1-basınç vericisi, kutudaki mutlak basıncı ölçer;

Kutudaki basıncı (mutlak basınç veya gösterge basıncı) algılayan ve harekete geçen 2.11.BP1-basınç rölesi

set değerinden yüksek olduğunda;

2.12.PG1-işaretçi basınç göstergesi, referans için kutudaki gösterge basıncını ölçer;

2.13.RV1-Normalde kapalı tip olan emniyet valfi, kutu içindeki basınç çok yüksek olduğunda açılır, kasayı korumak için kullanılır.

ekipmanın güvenliği;

2.14.HV1 el valfi, manuel egzoz için kullanılır..

Basınç sistemi şeması

3. Test odası malzemesi:

3.0 Sıcaklık aralığı: RT-132℃

3.1 Test kutusu boyutu: ∮350 mm x L500 mm), yuvarlak test kutusu

3.2 Genel boyutlar: 1150x 960 x 1700 mm (G * D * Y) dikey

3.3 İç namlu malzemesi: paslanmaz çelik levha malzemesi (SUS# 304 5 mm)

3.4 Dış namlu malzemesi: soğuk plaka boyası

3.5 Yalıtım malzemesi: taş yünü ve sert poliüretan köpük yalıtımı

3.6 Buhar jeneratörü ısıtma borusu: kanatlı ısı borusu şeklinde dikişsiz çelik boru elektrikli ısıtıcı (yüzeyde platin kaplama, korozyon önleyici)

3.7 Kontrol sistemi:

a.Doymuş buhar sıcaklığını kontrol etmek için Japon yapımı RKC mikro bilgisayarı kullanın (PT-100 platin sıcaklık sensörü kullanarak).

B.Zaman kontrolörü LED ekranını benimser.

C.Basınç göstergesini görüntülemek için işaretçiyi kullanın.

3.8 Mekanik yapı:

a.Endüstriyel güvenlik konteyner standartlarına uygun yuvarlak iç kutu, paslanmaz çelik yuvarlak test iç kutu yapısı.

B.Patentli ambalaj tasarımı, ambalaj ömrünü uzatabilen geleneksel ekstrüzyon tipinden tamamen farklı olan kapı ve kutuyu daha yakından entegre hale getirir.

C.Kritik nokta LIMIT modu otomatik güvenlik koruması, anormal sebep ve arıza göstergesi ekranı.

3.9 Güvenlik koruması:

a.İthal yüksek sıcaklığa dayanıklı sızdırmaz solenoid valf, basınç sızıntısı olmamasını sağlamak için çift döngü yapısını benimser.

B.Tüm makine, kullanıcının kullanımını ve güvenliğini en büyük ölçüde sağlamak için aşırı basınç koruması, aşırı sıcaklık koruması, tek tuşla basınç tahliyesi, manuel basınç tahliyesi çoklu güvenlik koruma cihazları ile donatılmıştır.

C.Geri basınçlı kapı kilitleme cihazı, test odasının içinde basınç olduğunda test odasının kapısı açılamaz.

4. Diğer aksesuar aksesuarları

4.1 1 set test rafı

4.2 Numune tepsisi

5. Güç kaynağı sistemi:

5.1 Sistem güç kaynağındaki dalgalanma ±10'u geçmemelidir.

5.2 Güç kaynağı: tek fazlı 220V 20A 50/60Hz

6. Çevre ve Tesisler:

6.1 İzin verilen çalışma ortamı sıcaklığı 5℃~30℃

6.2 Deneysel su: saf su veya damıtılmış su
